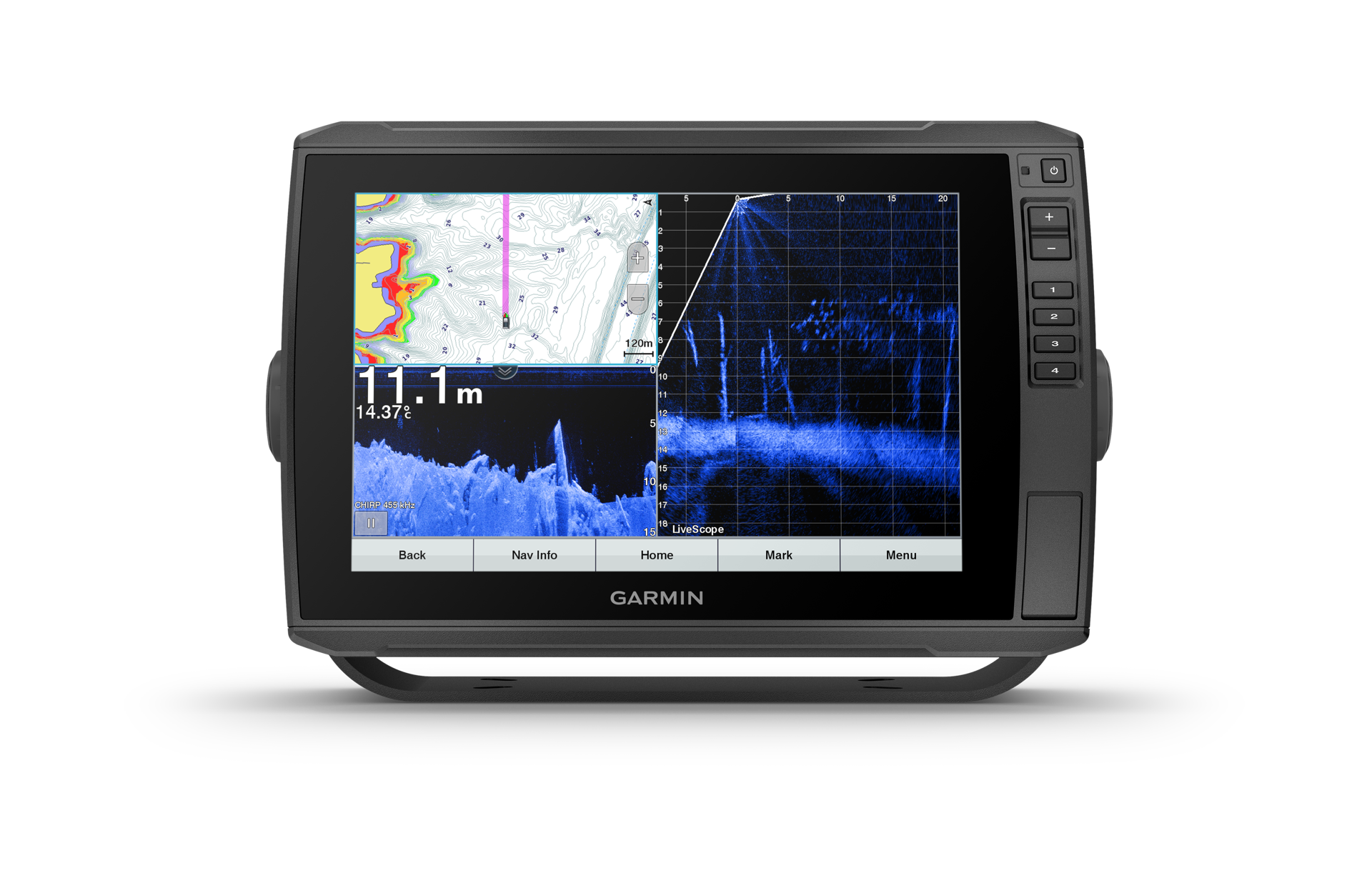

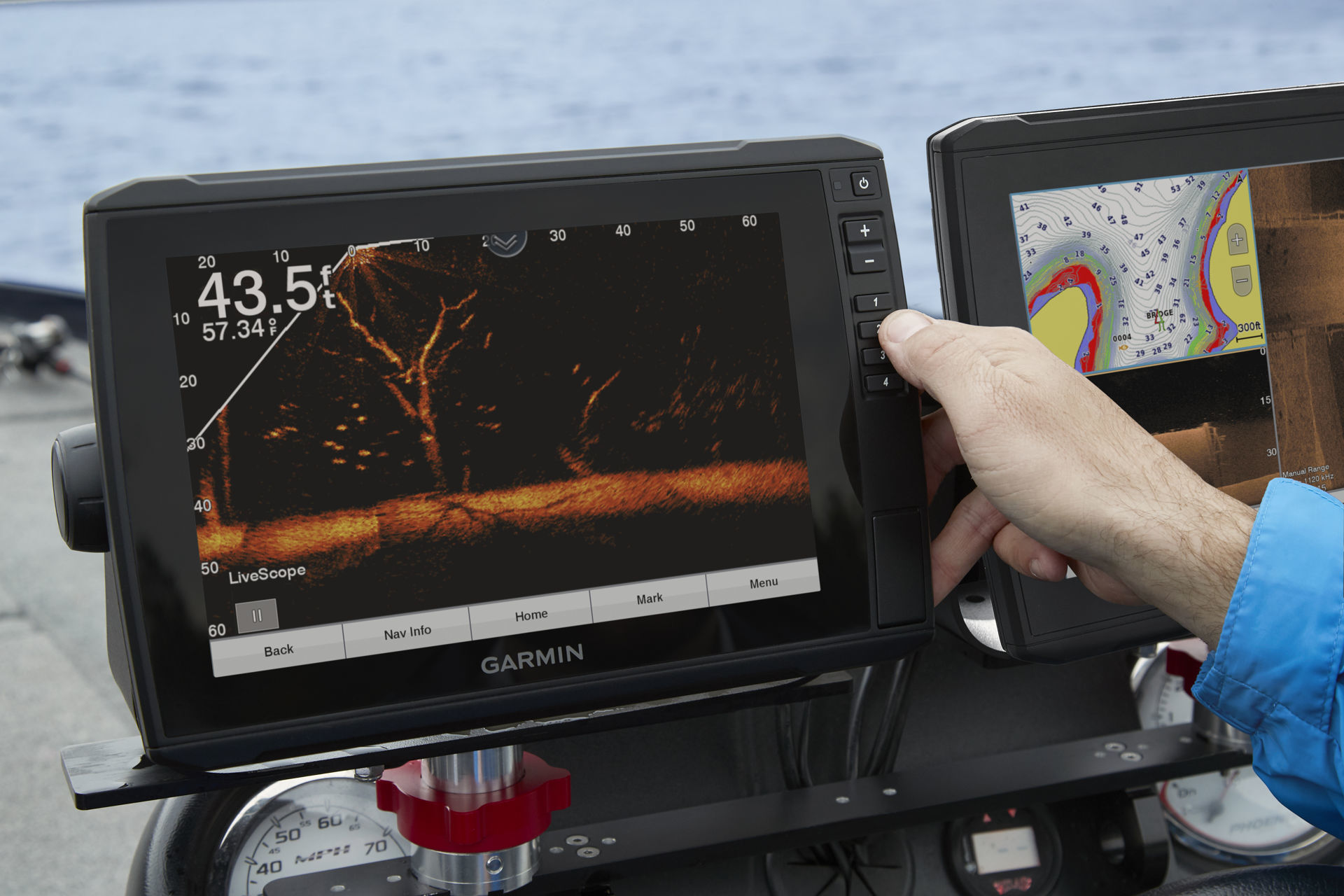

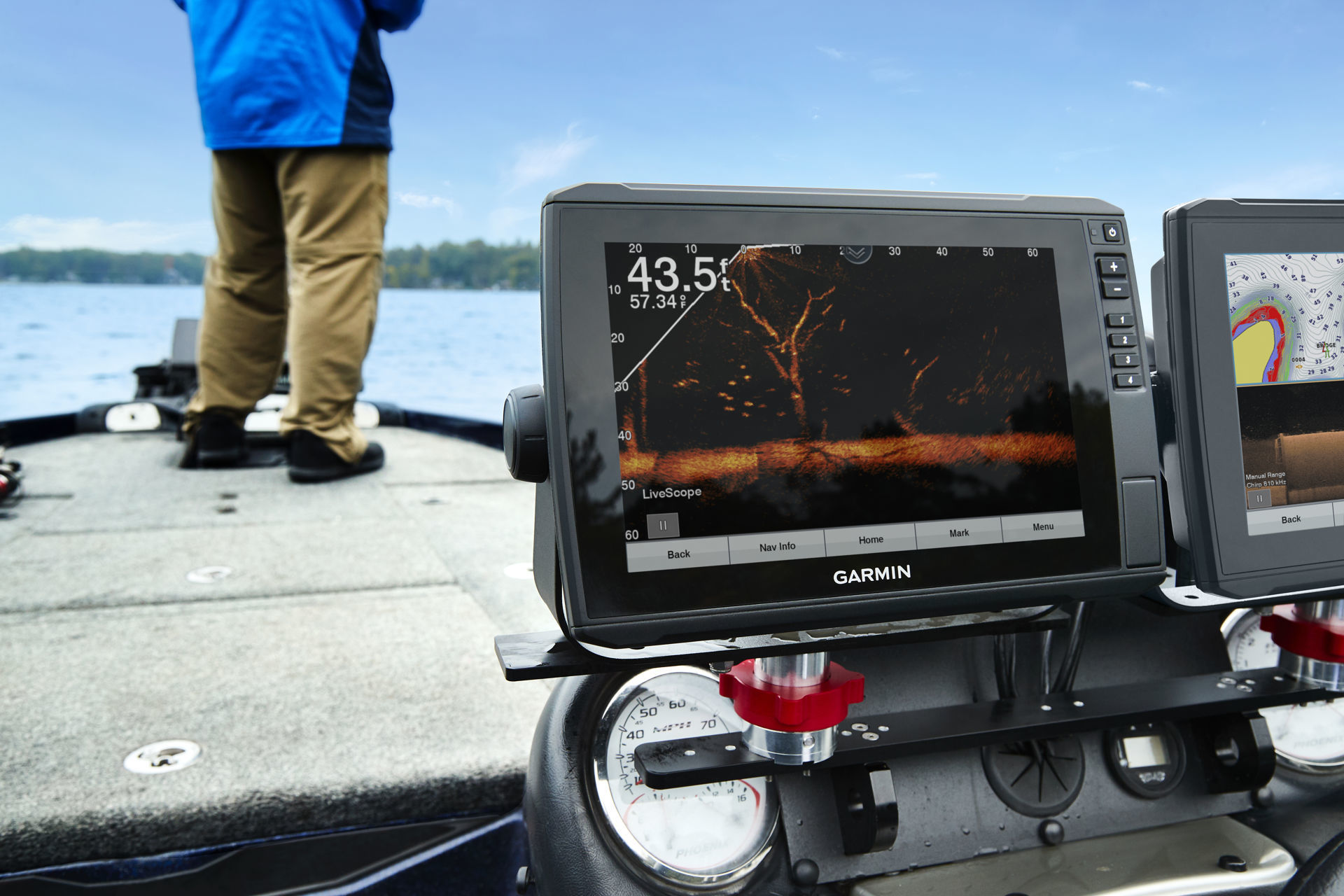

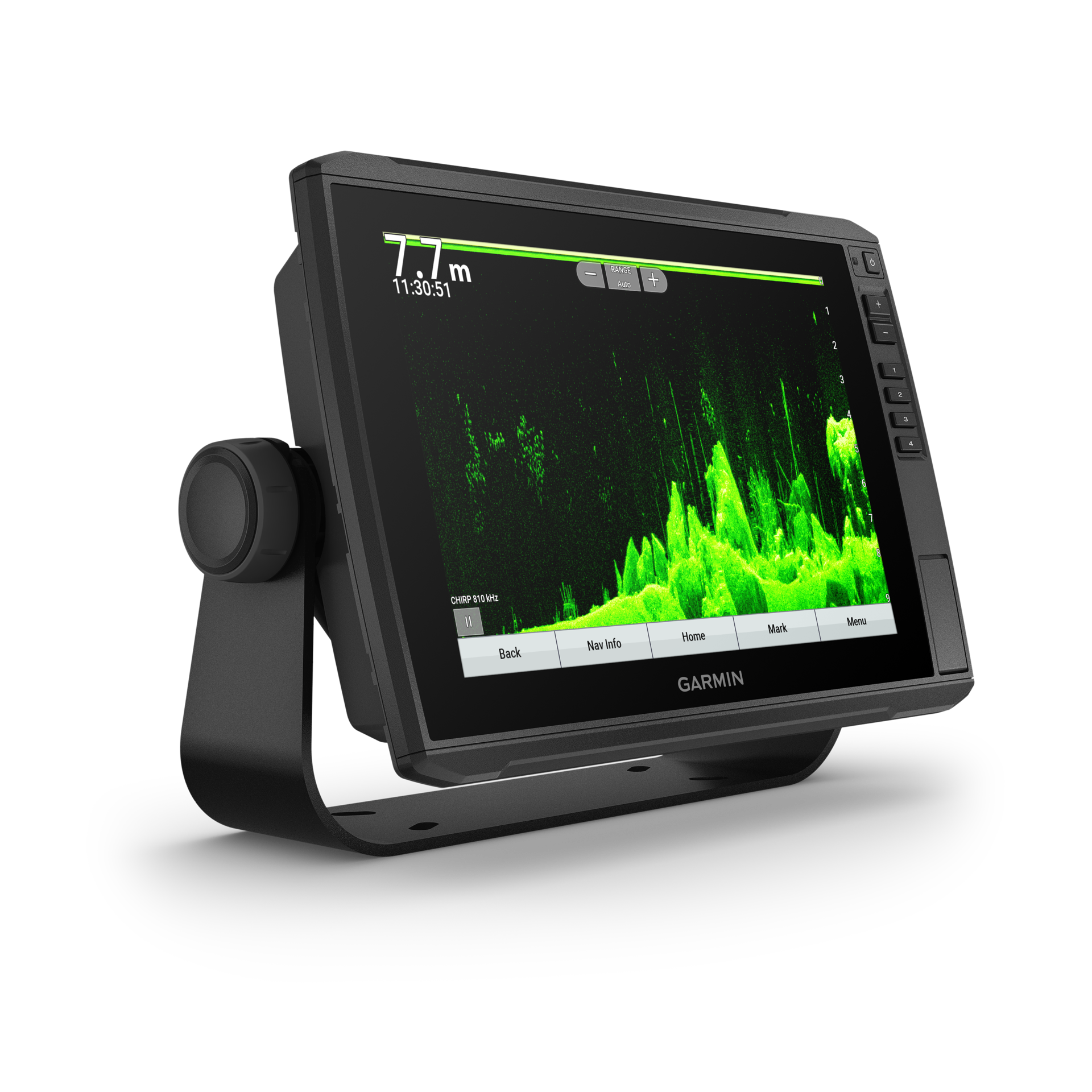

LIVESCOPE™-EKKOLODDSTØTTE
ECHOMAP Ultra støtter en rekke Garmin-svingere (selges separat), inkludert det altseende LiveScope-sanntidsekkoloddet.

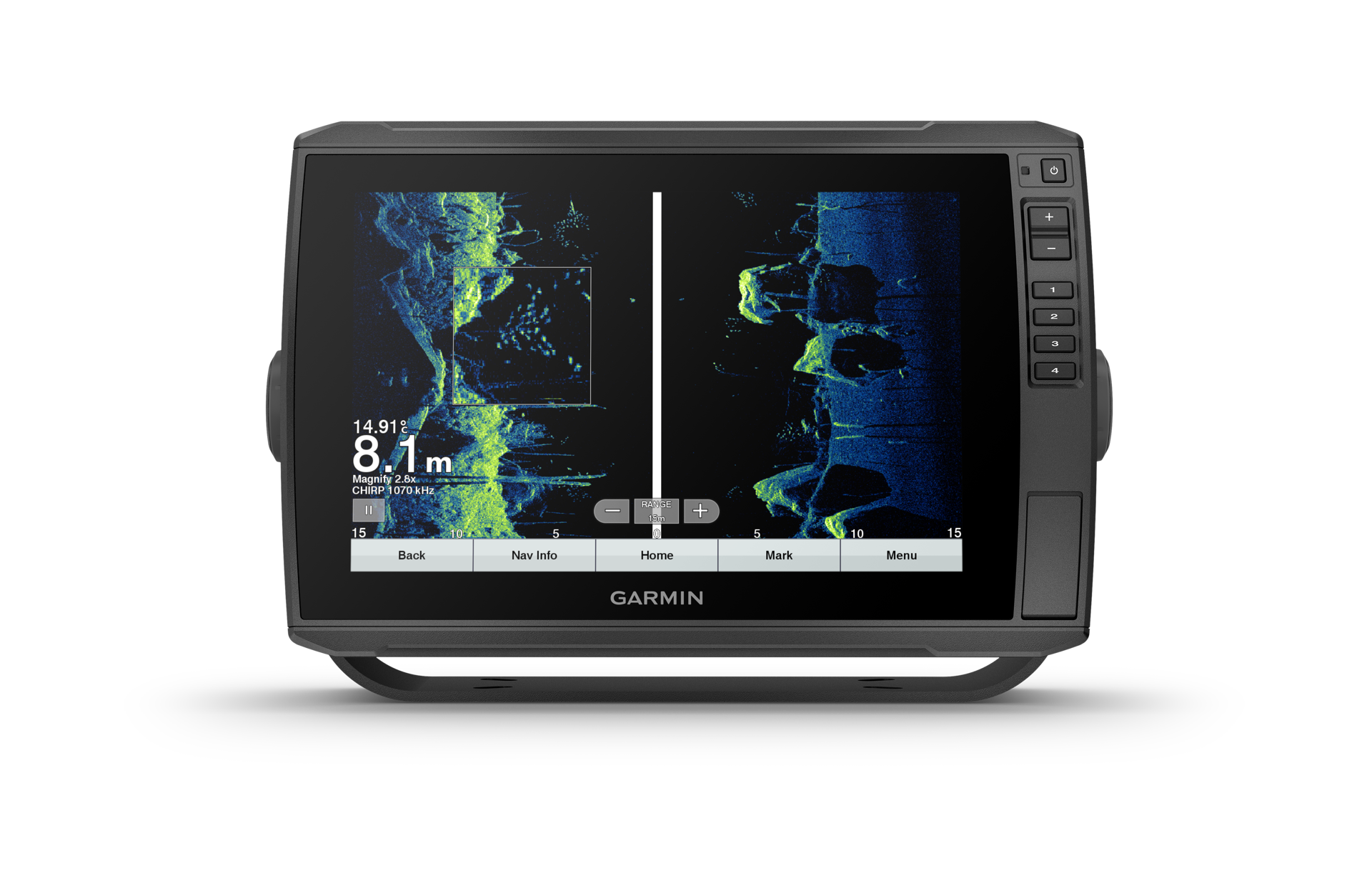

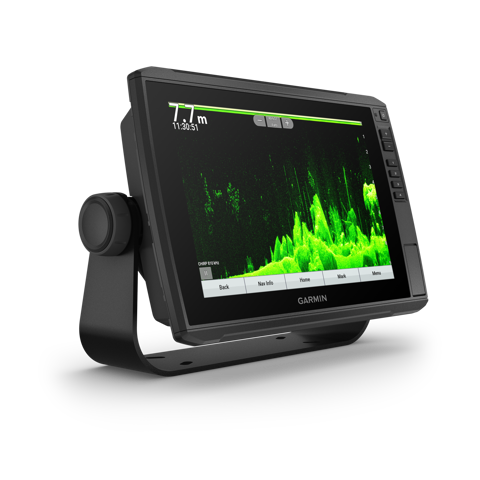

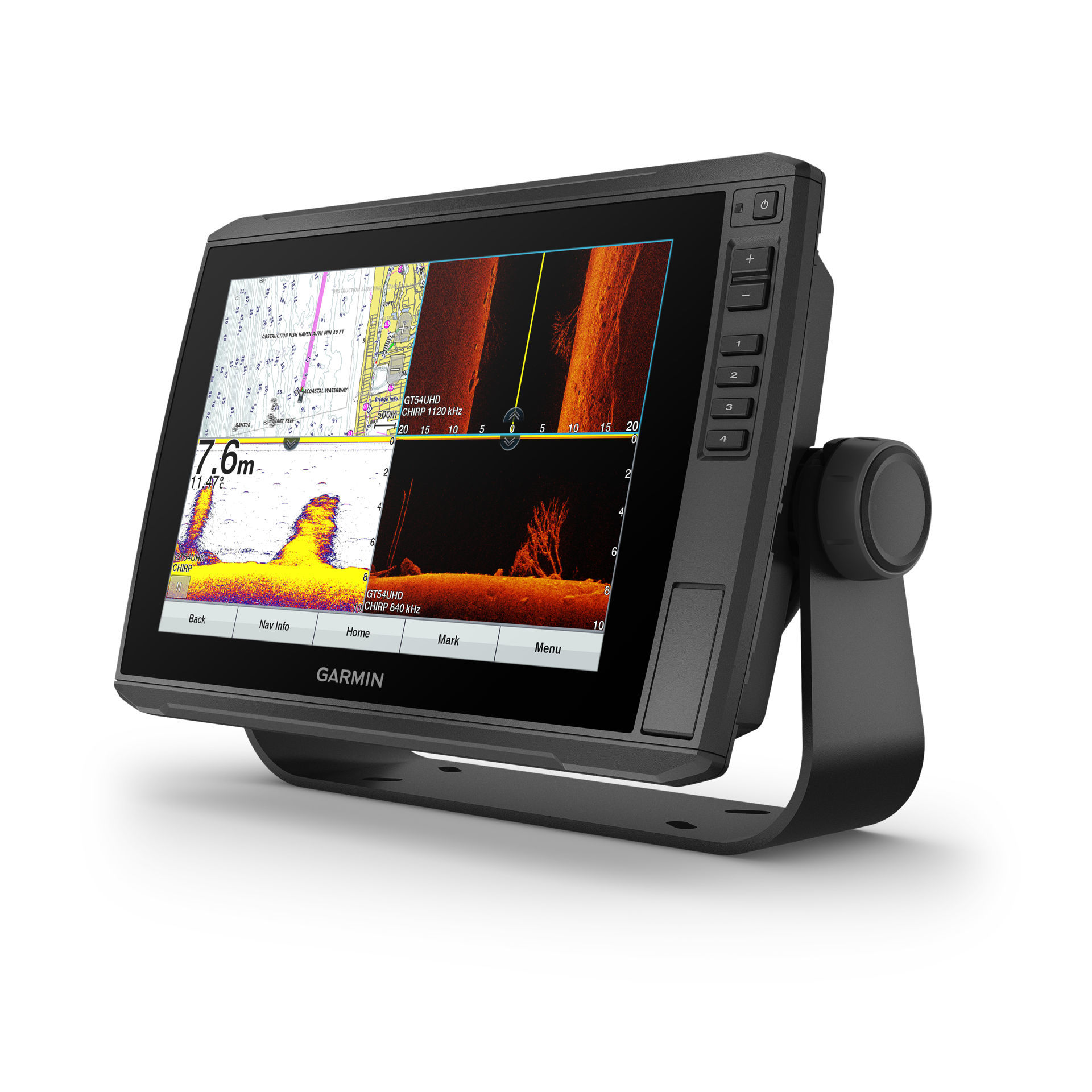

INNEBYGD UHD-EKKOLODD
Se ClearVü- og SideVü-søkeekkoloddbilder med den høyeste tilgjengelige oppløsningen og et utrolig klart tradisjonelt CHIRP-ekkolodd.
QUICKDRAW-KONTURER
Opprett dine egne tilpassede fiskekart på skjermen med konturer på 30 cm (1 fot). Behold dataene selv, eller del dem med Garmin Quickdraw™-felleskapsdata i Garmin Connect™-appen.

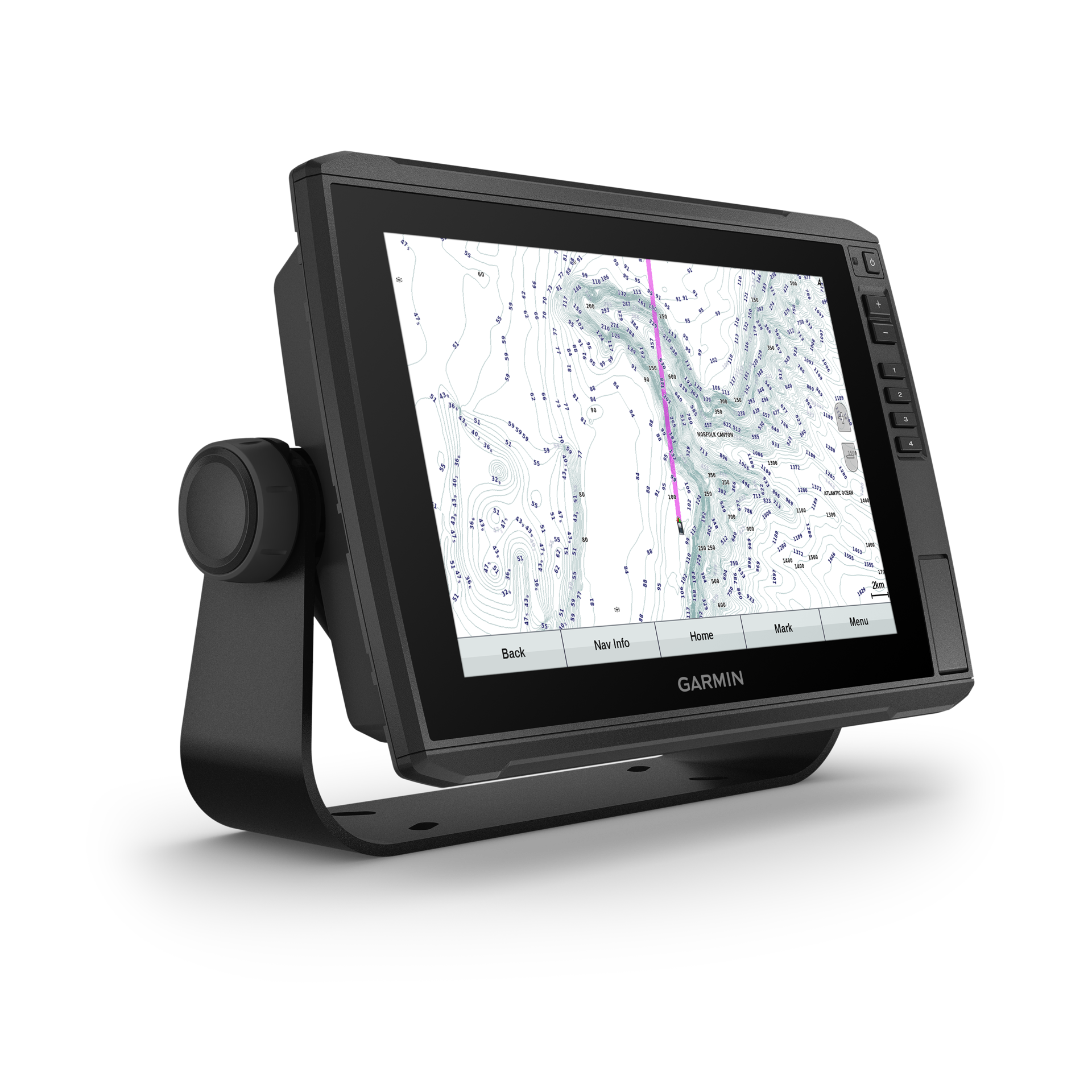

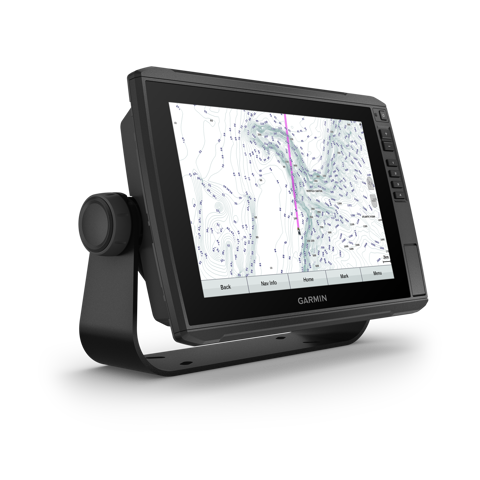

SJØKART
Gi kartplotteren din en ny stil med ekstra Garmin Navionics+™ eller premium Garmin Navionics Vision+™-sjøkart, tilgang til daglige oppdateringer, Auto Guidance+™-teknologi2 med mer.
NETTVERKSKAPABEL
Hvis du har flere kompatible ECHOMAP Ultra-enheter på 10″ og 12″ eller ECHOMAP Plus-enheter på 7″ og 9″ på båten, kan du dele informasjon, for eksempel om ekkolodd, brukerdata og sjøkart, mellom dem.
NMEA 2000®-NETTVERKSKOMPATIBILITET
Bruk kompatible autopilotsystemer, digital svitsjing, værmeldinger, Fusion-Link™-lydanlegg, medier, VHF, AIS, motordata, retningssensorer, for eksempel SteadyCast™-sensoren, med mer fra én skjerm.
ACTIVECAPTAIN-APPEN
Kan parkobles via en innebygd Wi-Fi® -tilkobling med mobilappen (gratis) for tilgang til OneChart™-funksjonen, smartvarsler2, programvareoppdateringer, Garmin QuickDraw-fellesskapsdata med mer.
KOMPATIBILITET MED FORCE™ TROLLINGMOTOR
Ta kontroll over den kraftigste og mest effektive trollingmotoren som er tilgjengelig3, led den til veipunkter, følg spor med mer fra den klare IPS-skjermen på kartplotteren.
TA ENHETEN MED DEG
Sørg for at ECHOMAP Ultra-enheten er trygg og sikker. Ledninger plugges direkte inn i hurtigutløserbraketten, slik at du kan montere og fjerne enheten raskt.
Generelt
| Fysiske Mål | 29,5 x 19,5 x 9,8cm (11,6 x 7,7 x 3,9 tommer) |
| Berøringsskjerm |  |
| Hjelpetaster | Berøringsskjerm med hjelpetaster |
| Skjermstørrelse B x H | 21,7 x 13,6cm (8,5 x 5,4 tommer), 25,4cm (10 tommer)
Diagonalt |
| Skjermoppløsning B x H | 1280 x 800 piksler |
| Skjermtype | WXGA-skjerm |
| Vekt | 1,8kg (4,0 pund) |
| Vanntetthetsvurdering | IPX7 |
| Monteringsalternativer | Bøyle eller innebygd |
Kart og minne
Tilkoblinger
| NMEA-2000-porter | 1 |
| Inngangsporter for NMEA 0183 | 1 |
| NMEA 0183-inngangsporter (TX) | 1 |
| Garmin Marine Network-porter | 2 (stor kontakt) |
| 12-pinners svingerporter | 1 LVS sonar; 1 scanning sonar |
Elektrisk
| Strøminntak | 10-18 VDC |
| Vanlig strømforbruk på 12 VDC | 2,8 A |
| Maksimalt strømforbruk ved 12 VDC | 3,0 A |
| Maksimalt strømforbruk ved 10 VDC | 24,4 W |

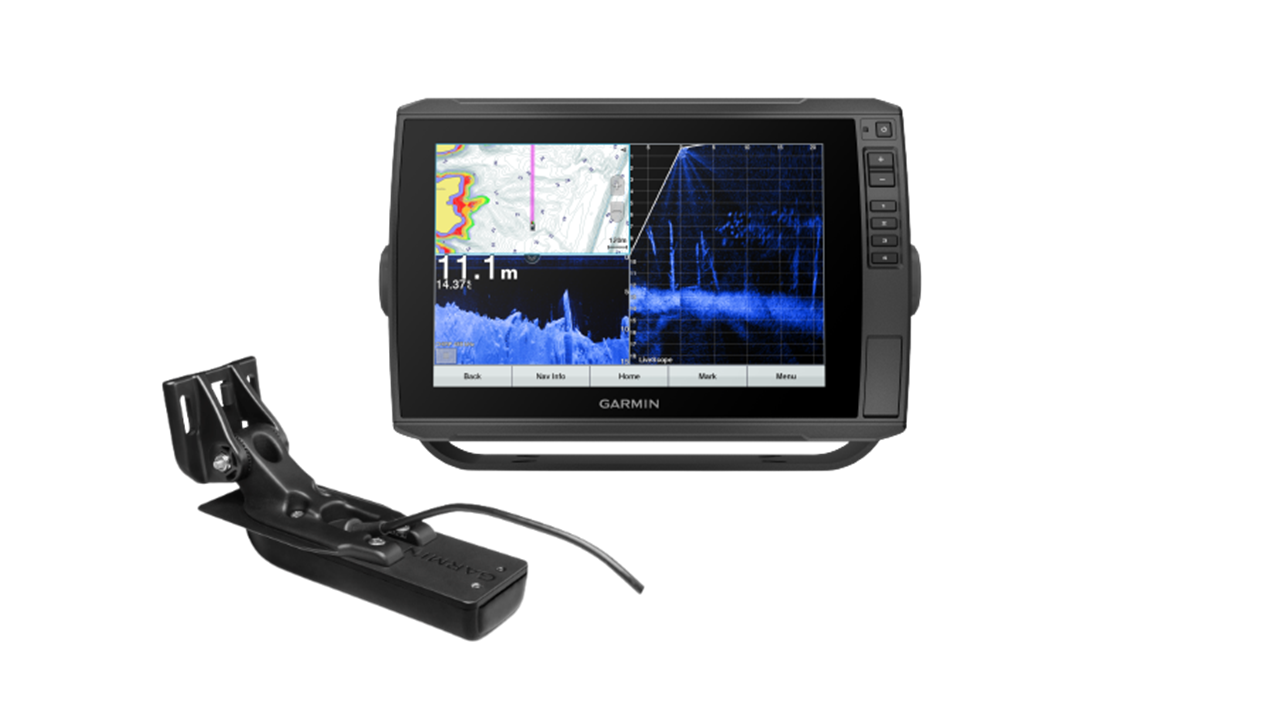

I ESKEN
- ECHOMAP Ultra 102sv med internasjonalt basekart
- GT54UHD-TM-svinger hekkmontering
- Garmin Navionics+ kart
- Strøm-/datakabel
- Vippebrakett med hurtigutløsingsholder
- Innbyggingssett
- Festeanordringer
- Dokumentasjon

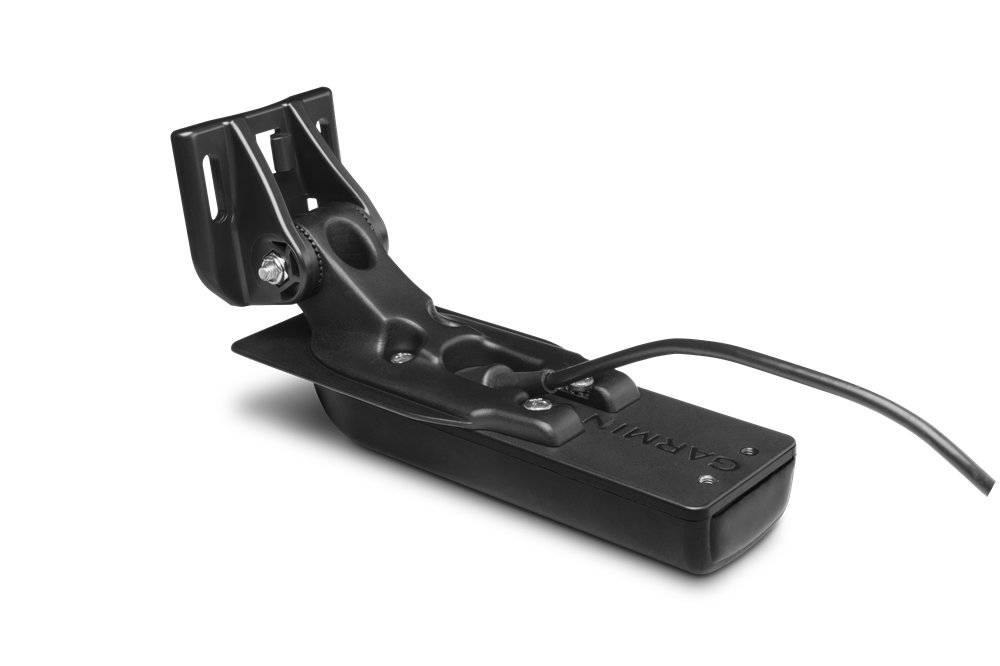

GT54UHD-TM hekksvinger
BRUK MINDRE TID PÅ Å LETE ETTER FISK. BRUK MER TID PÅ Å FISKE.
Alt-i-ett-svinger
- Viser høyoppløste ClearVü- og SideVü-ekkoloddbilder i tillegg til svært klare tradisjonelle CHIRP-ekkoloddbilder (høy/bred)
- Innebygget tradisjonelt CHIRP-ekkolodd for klar målseparasjon og definisjon
- Viser detaljerte bilder av fisk og strukturer opptil 60 m under båten med et 800 kHz ClearVü-ekkolodd
- To SideVü-frekvensinnstillinger (455/1200 kHz) gir en utvidet rekkevidde på opptil 150 m (500 fot)
- Kompakt alt-i-ett-design som er enkelt å installere, leveres med hekkmontering og dorgemotorfester
Svært god klarhet
Alt-i-ett-svingeren GT54 med svært høy oppløsning gir deg bildedetaljer som er så klare og nøyaktige, at du faktisk kan se fisk rundt grener på trær, vegetasjon og steiner under vann. Du kan se forskjellene på større og mindre fisk og til og med individuelle fisk som svømmer i fiskestimer. Få ClearVü- og SideVü-søkeekkoloddbilder med den høyeste tilgjengelige oppløsningen samt svært klare tradisjonelle CHIRP-ekkoloddbilder (høy/bred). Alt dette får du med en alt-i-ett-svinger.
Svært høy ytelse
Søkeekkolodd med svært høy oppløsning gir utvidet rekkevidde og bedre dybdeytelse. Det viser deg utrolig detaljerte bilder av fisk og strukturer opptil 60 m (200 fot) under båten med 800 kHz ClearVü, mens to SideVü-frekvensinnstillinger (455/1200 kHz) gir en utvidet rekkevidde på opptil 150 m (500 fot). Det er enkelt å installere med medfølgende hekkmontering og dorgemotorfester, slik at du kan begynne å fiske raskere.
Generelt |
| FREKVENS | CHIRP High Wide (150-240 kHz); UHD ClearVü CHIRP 800 kHz (760-880 kHz); UHD SideVü 1,200kHz (1020-1230 kHz); CHIRP SideVü 455 kHz (425-485 kHz) |
|---|
| STRØM | CHIRP Traditional 350 W; ClearVü/SideVü 350 W |
|---|
| STRÅLEBREDDE | CHIRP: 24°-16°
ClearVü: 0.94°x60° @ 800 kHz
SideVü: 1.62°x50°
UHD SideVü: 0.441°x52° @ 1200 kHz |
|---|
| MAKSIMUMSDYBDE | CHIRP: 243m; ClearVü 60m; SideVü 150m; UHD SideVü 38m - ferskvann |
|---|
| KABELLENGDE | 20 ft. |
|---|
| DYBDE/HASTIGHET/TEMPERATUR | Depth and Temperature |
|---|
| ANTALL PINNER | 12 |
|---|
| STØTTEDE BUNNREIS-/HEKKVINKLER | 0°-70° degree transom |
|---|
| Frekvens | Tradisjonell CHIRP: CHIRP (høy/bred) (150–240 kHz) ClearVü med svært høy oppløsning: 0,8 MHz (800 kHz), CHIRP-rekkevidde: 760–880 kHz SideVü med svært høy oppløsning: 1,2 MHz (1200 kHz), CHIRP-rekkevidde: 1 080-1 230 kHz SideVü: 455 kHz, CHIRP-rekkevidde: 425–485 kHz |
| Hurtigbåt | Tradisjonell CHIRP: 350 W ClearVü med svært høy oppløsning: 350 W SideVü med svært høy oppløsning: 350 W SideVü: 350 W |
| Strålebredde | Tradisjonell CHIRP: Kan justeres fra 16° til 24°, i trinn på 1° ClearVü med svært høy oppløsning: 0,94° x 60° SideVü med svært høy oppløsning: 0,64° x 52° SideVü: 1,62° x 50° |
| Maksimumsdybde | Tradisjonell CHIRP: 243 m (800 fot) ClearVü med svært høy oppløsning: 60 m (200 fot) SideVü med svært høy oppløsning: 38 m (125 fot) til hver side, 76 m (250 fot) totalt, ved en maksimal dybde på 9 m (30 fot) SideVü: 150 m (500 fot) til hver side |
| Dybde/hastighet/temperatur | Dybde og temperatur |
| Antall pinner | 12-pinners (oransje kontakt) |
| Kabellengde | 6 m (20 fot) |
| Støttede bunnreis-/hekkvinkler | 0°-70° graders hekkmontering |

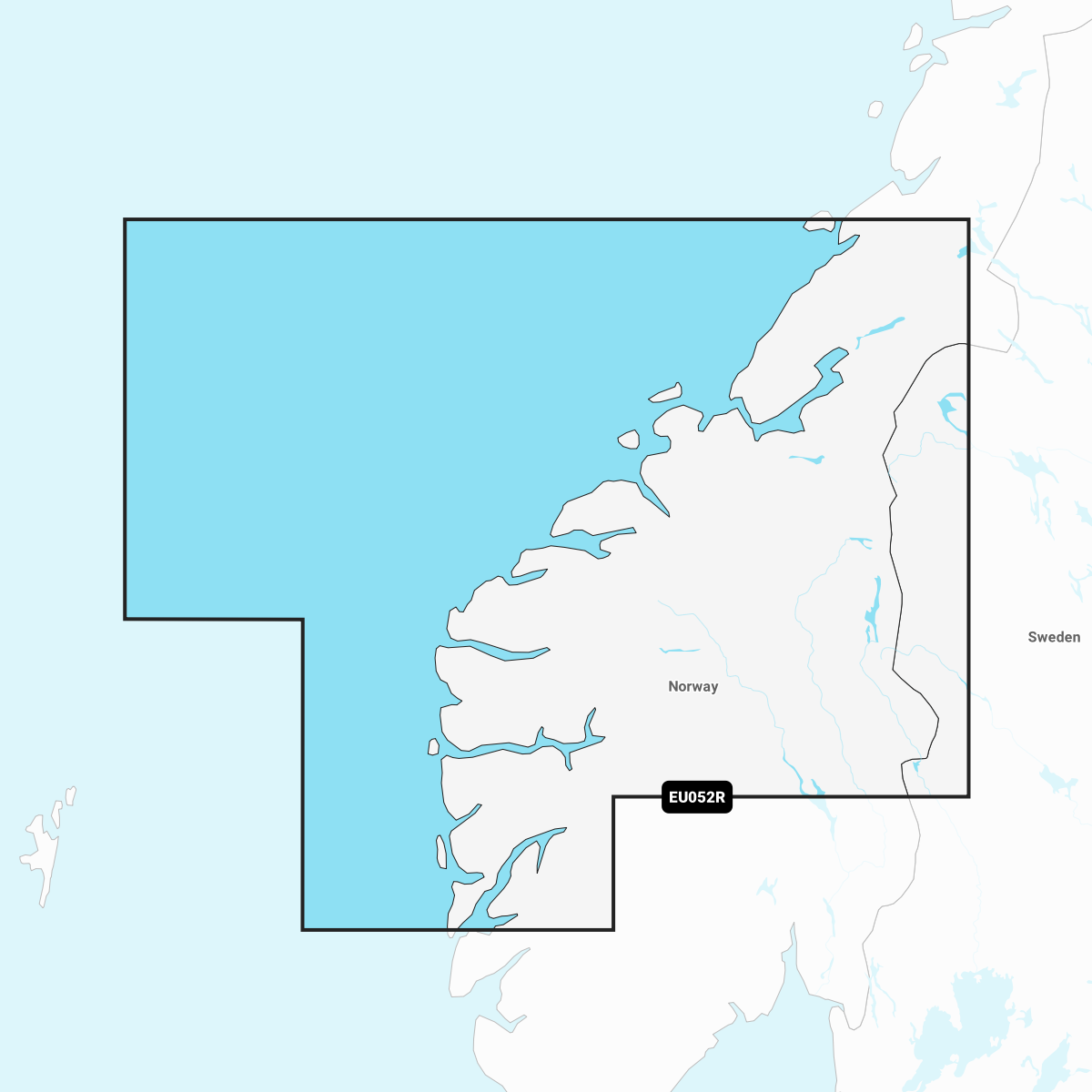

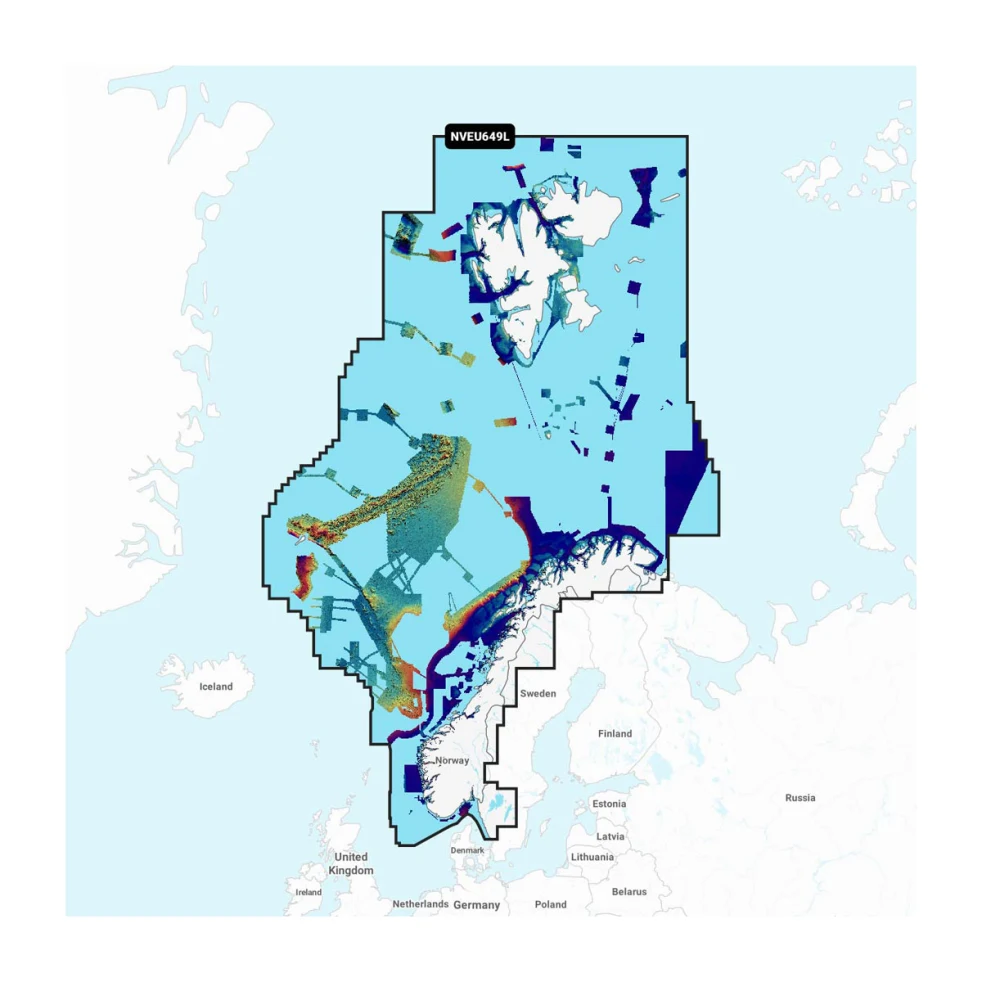

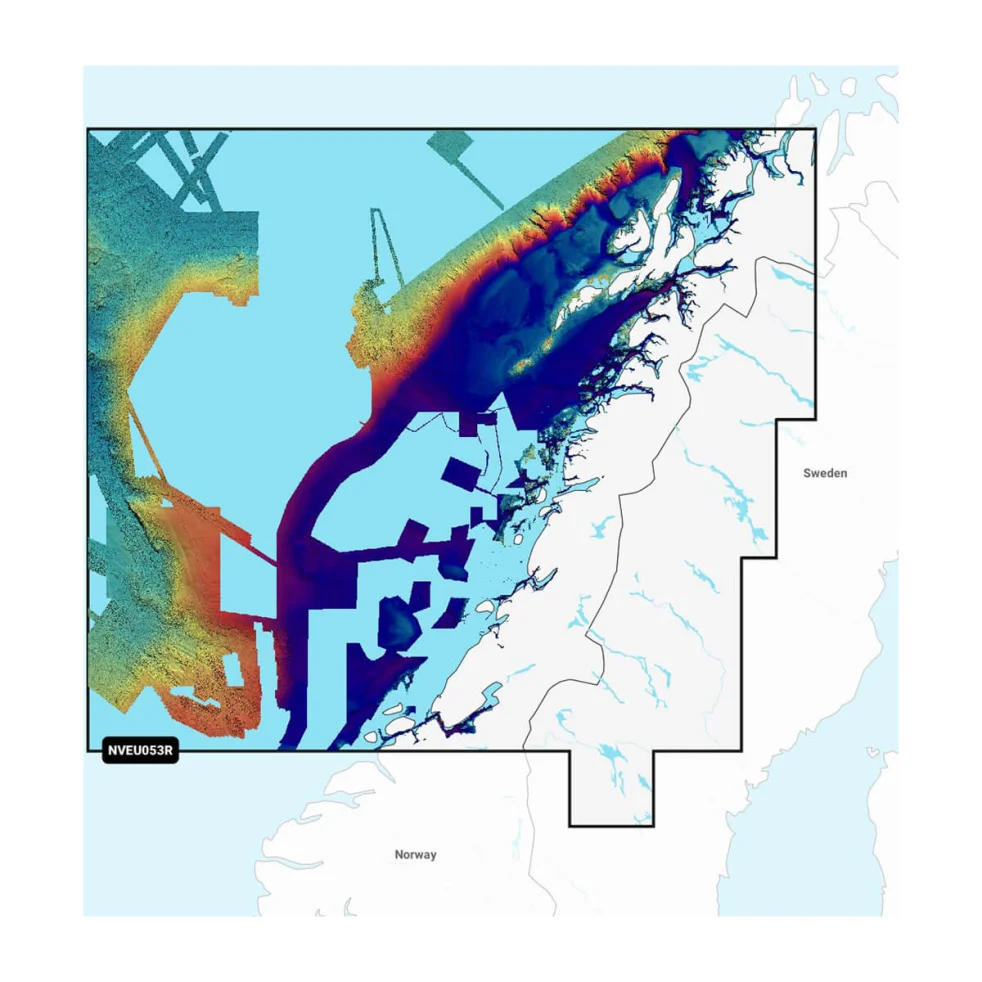

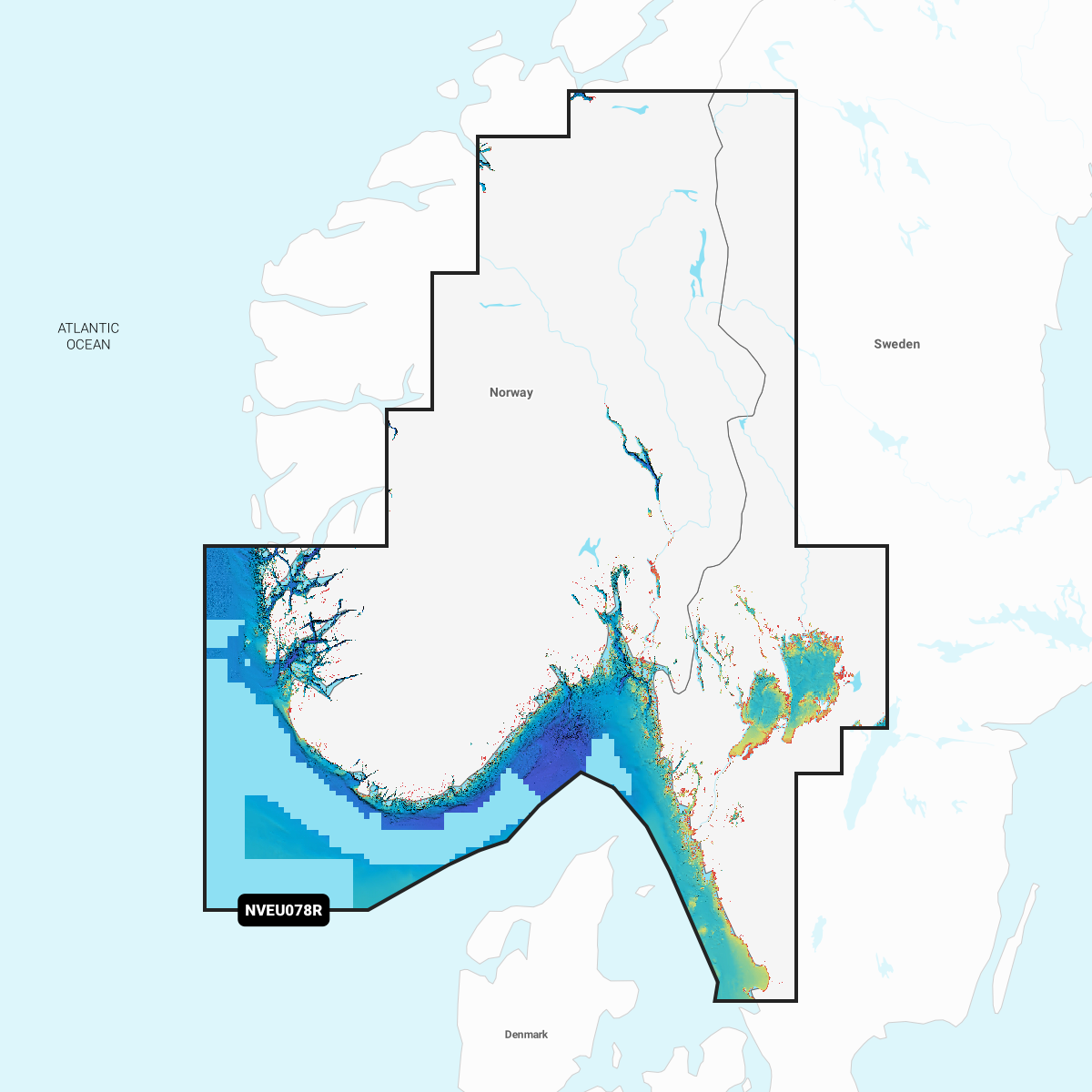

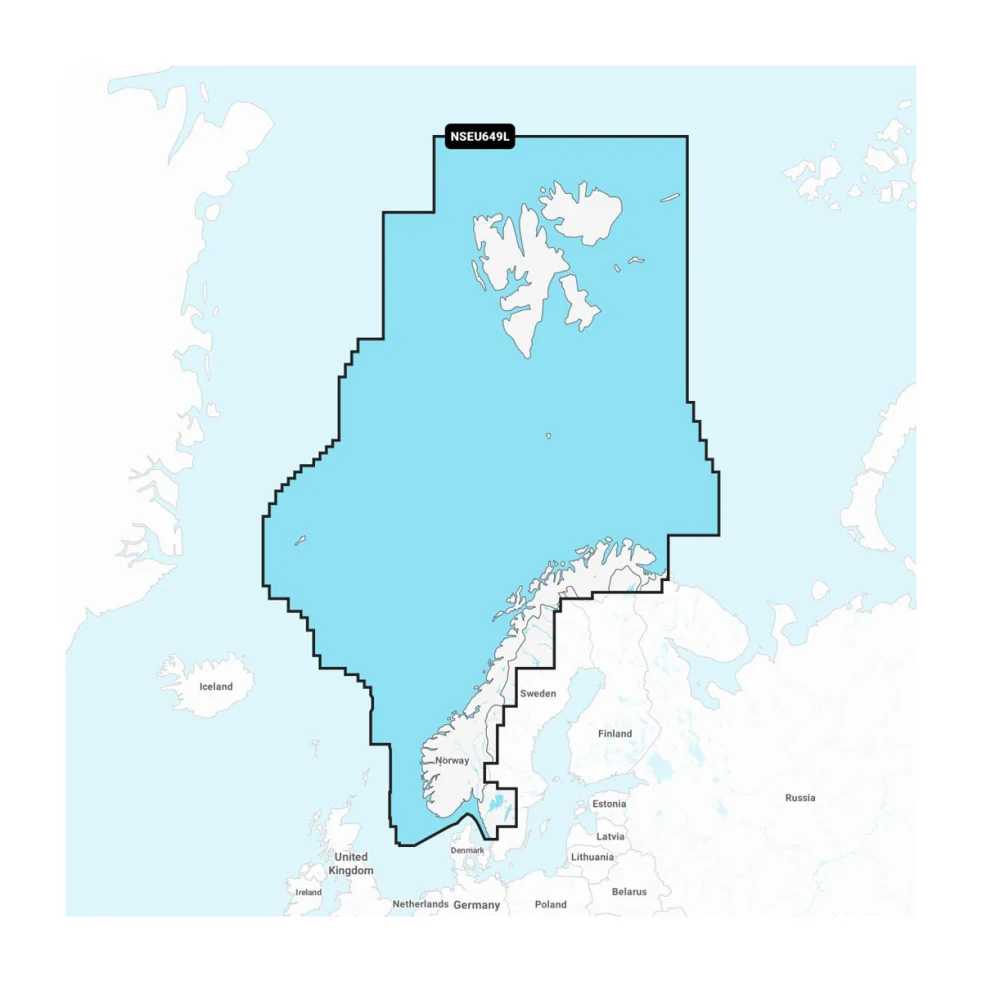

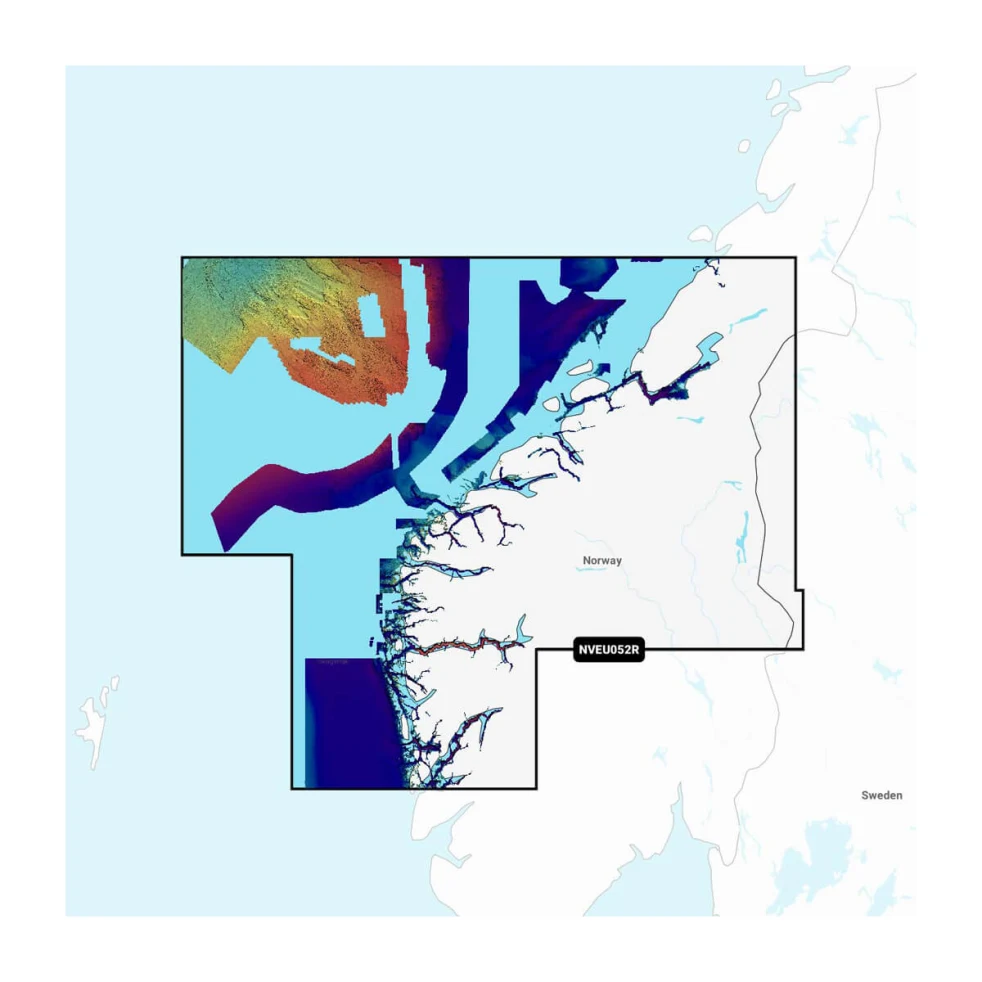

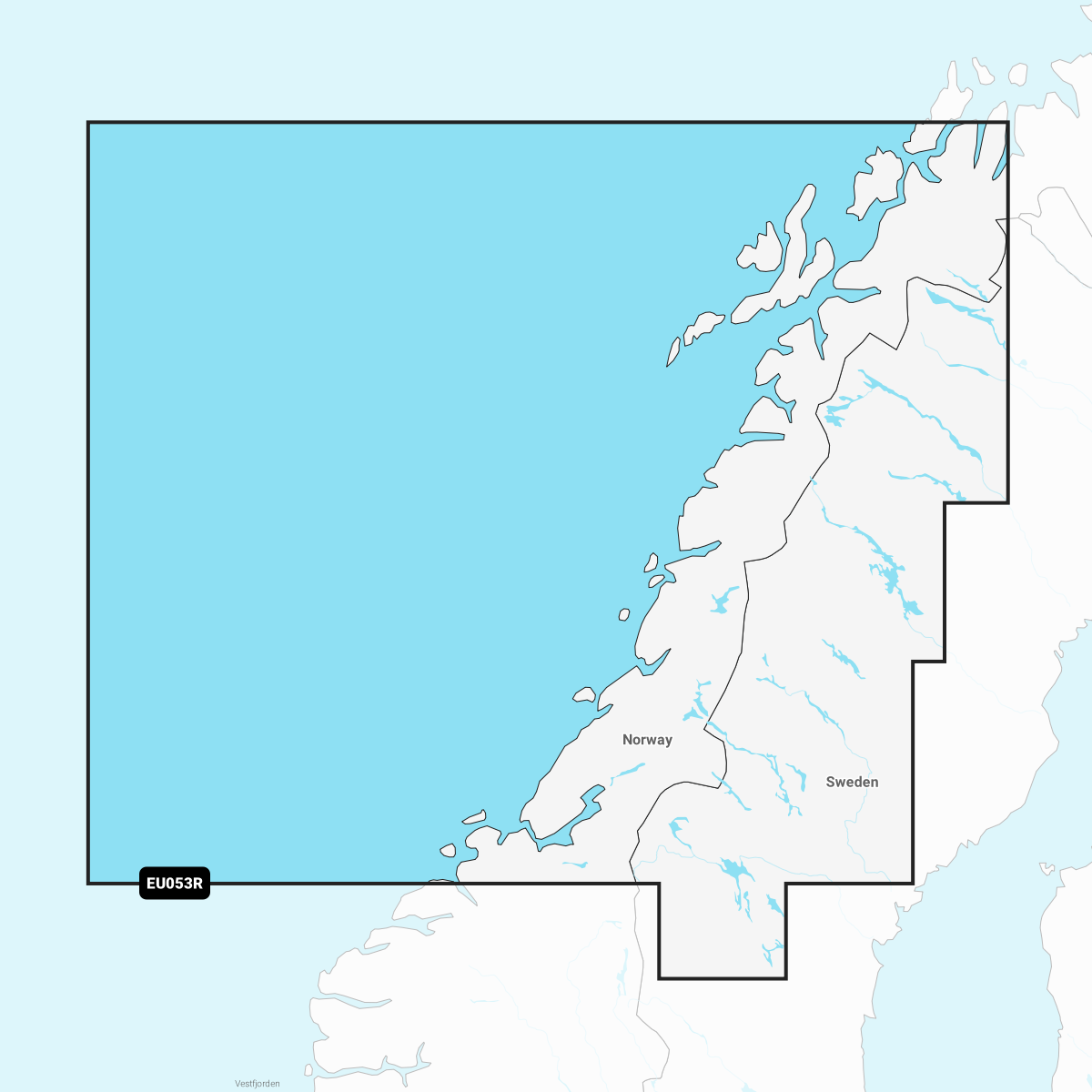

VALGFRIE SJØKART
Oppgraderte kart
- Bransjeledende dekning, klarhet og detaljer med nye kart som har integrert Garmin- og Navionics®-innhold
- Autoveiledning1 beregner raskt en foreslått rute ved hjelp av ønsket dybde og høydeklaring
- Inkluderer skyggelegging av dybdeområder for opptil 10 dybdeområder som gir deg muligheten til å få en rask oversikt over ønsket dybde
- Konturer på opptil 30 cm (1 fot) gir en mer nøyaktig beskrivelse av bunnstrukturen for forbedrede fiskekart
- Med funksjonen for skyggelegging av grunt vann kan du skyggelegge på brukerdefinert dybde for å få et klarere bilde av grunt vann du bør unngå
Få enestående dekning og detaljer når du er på vannet. BlueChart® g3 Vision-kart gir bransjeledende dekning, klarhet og detaljer med integrert Garmin- og Navionics-innhold.
Autoveiledning
Få en rute som viser deg veien og hindringer i nærheten på en sikker dybde1 – enten du er på fisketur eller båttur.
Skyggelegging av dybdeområde
Denne funksjonen viser skyggelegging av dybdeområder i høy oppløsning for opptil 10 dybdeområder, slik at du kan vise din ønskede dybde.
Skyggelegging av grunt vann
Med funksjonen for skyggelegging av grunt vann kan du skyggelegge på brukerdefinert dybde for å få et klarere bilde av grunt vann du bør unngå.
Detaljerte konturer
BlueChart g3-kart har konturer på 30 cm (1 fot) som gir en mer nøyaktig beskrivelse av bunnstrukturen for forbedrede fiskekart og detaljer i våtmarker, kanaler og havneplaner.
Satellittbilder med høy oppløsning
Satellittbilder med høy oppløsning med navigasjonskartoverlegg gir deg et realistisk bilde av omgivelsene. Vår mest realistiske kartvisning på en kartplotter – ideelt når du navigerer inn i ukjente havneområder eller porter.
FishEye-visning
Dette undervannsperspektivet viser et 3D-bilde av bunnen og konturer som sett fra under vannlinjen. Grensesnitt med ekkoloddata for en tilpasset visning.
MarinerEye-visning
Denne visningen viser et 3D-bilde av omgivelsene over og under vannlinjen.
Flyfoto
Krystallklart flyfoto som viser et detaljert bilde av mange porter, havner og marinaer, og som er ideelt når du navigerer inn i ukjente porter.
1Autoveiledning skal bare brukes til planlegging og erstatter ikke ansvaret ditt for å navigere fartøyet på en sikker måte.
